이 응용 프로그램을 사용하면 집의 평면도를 작성하고 WiFi 라우터의 위치를 ​​설정하고 전자기 WiFi 파도가 어떻게 전파되는지 시뮬레이션 할 수 있습니다.

기술 뉴스 웹 사이트 The Verge의 다음 비디오에서 작동중인 앱을 확인하십시오.

https://www.youtube.com/watch?v=6ADqAX-heFY

이 앱은 Engadget, Ars Technica 및 기타 여러 출판물에 실린 내 블로그 'Almost Looks Like Work'의 게시물 'Helmhurts'를 기반으로합니다.

https://jasmcole.com/2014/08/25/helmhurts/

이 앱은 직교 그리드에서 Maxwell의 방정식을 풀기 위해 2D 유한 차분 시간 도메인 (FDTD) 방법을 사용합니다. 예제 평면도가 앱에 포함되어 있습니다.

사용하는 방법:

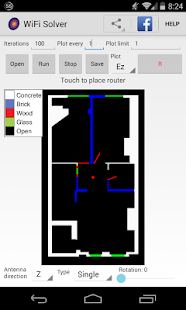

평면도는 빈 공간이 검은 색으로 표시되고 재료는 색상으로 표시되는 .png 파일이어야합니다. 로딩시 이미지가 올바른 재료로 변환됩니다. 몇 초 정도 걸릴 수 있습니다.

픽셀은 1cm로 매핑되므로 평면도를 적절하게 조정하십시오.

모바일 프로세서로 인해 시뮬레이션 속도가 제한되므로 이미지를 약 1000x1000 픽셀 미만으로 유지하십시오.

이미지를 터치하여 빨간색 원으로 표시된 라우터 위치를 설정하십시오. 하단에서 안테나 매개 변수를 선택하십시오.

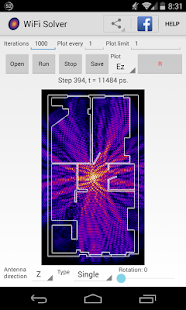

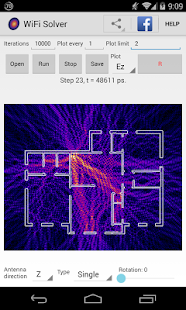

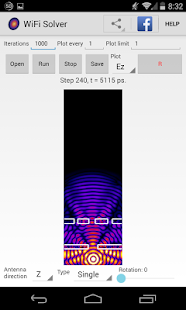

플롯 할 항목 선택- 'Field'는 순간 전기장 진폭이고 'Flux'는 시간 평균 Poynting flux 크기입니다.

실행을 클릭하면 시뮬레이션이 시작됩니다. 정지를 클릭하면 언제든지 일시 정지됩니다. 그러면 실행을 다시 클릭하여 계속할 수있는 시뮬레이션 진행이 저장됩니다. 재설정하려면 이미지를 다시여십시오.

시뮬레이션 출력을 이미지로 저장하려면 언제든지 저장을 클릭하십시오. 이미지는 내부 / 외부 저장 장치에 저장되고 카메라 롤의 끝에 추가됩니다.

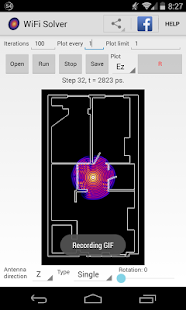

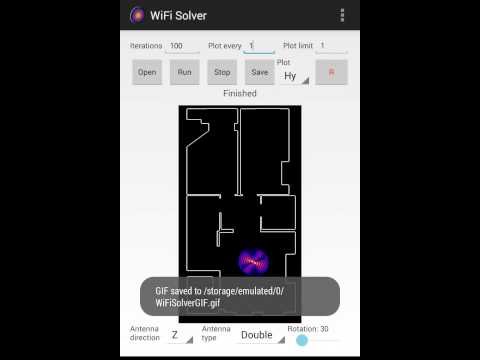

시뮬레이션 기록을 시작하려면 기록 'R'버튼을 클릭하십시오. 시뮬레이션이 중지되면 GIF 애니메이션이 생성됩니다.

보닛 아래 :

안테나는 2.4GHz에서 진동합니다. 이미지의 가장자리는 Mur 1981, 전자기 호환성에 대한 IEEE 트랜잭션에서와 같이 흡수 경계 조건을 사용합니다.

벽이 정의 된 경우 2.4GHz 방사선에 대한 관련 굴절률 및 손실 탄젠트가 사용됩니다.

부인 성명:

이 앱은 기존 EM 시뮬레이션 소프트웨어 패키지를 대체하기위한 것이 아닙니다.
단순한 벽만 포함하는 2D 근사법으로 주어진 평면도를 정확하게 모델링하지 못할 수 있습니다.
